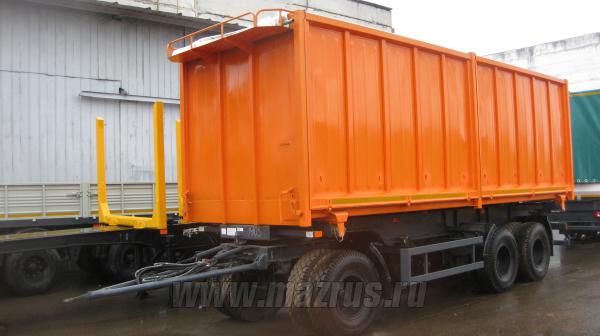

Технические характеристики прицепа МАЗ-856102-5010

Прицеп самосвальный щеповоз с двухсторонней боковой разгрузкой МАЗ-856102-5010 : 3-х осный.,двухскатный., Г/п-21 тн., АБС., V-40 м3., подвеска рессорная., шины 12,00R20., внутренние размеры 7500х2320х2300мм. Кузов металлический , разгрузка боковая двухсторонняя, механизм опрокидования кузова-гидравлический с приводом от гидросистемы автомобиля. Предназначен для перевозки различных объемных грузов с малой удельной массой.

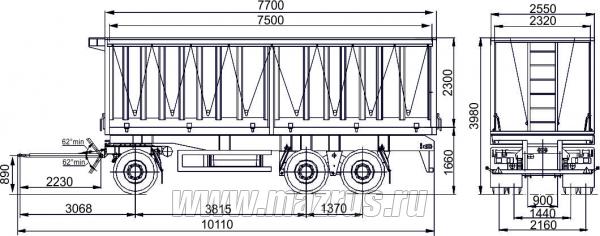

Дополнительные характеристики полуприцепа

Полная масса прицепа в снаряженном состоянии	9500 кг
Масса перевозимого груза	21000 кг
Полная масса	30500 кг
Нагрузка на первую ось	10000 кг
Нагрузка на вторую ось	10000 кг
Нагрузка на третью ось	10000 кг
Межосевое расстояние 1-ая и 2-ая оси	3815 мм
Межосевое расстояние 2-ая и 3-ья оси	1370 мм
Расстояние между рессорами	900 мм
Колея колес  внутренних	1440 мм
Колея колес наружных	2160 мм
Габаритная длина	max 101100 мм
Габаритная ширина	max 2550 мм
Габаритная высота	3980 мм
Внутренняя длина	7500 мм
Внутренняя ширина	2320 мм
Внутренняя высота с надставными бортами	2300 мм
Объем платформы	40 м2
Высота платформы по центру оси в ненагруженном состоянии	1660 мм
Высота платформы по центру оси в нагруженном состоянии	1615 мм
Высота дышла горизонтально стоящего ненагруженного прицепа	890 мм

Рама

Рама прицепа служит основанием платформы и представляет собой сварную конструкцию из лонжеронов двутаврового сечения, несущих поперечин и балок.

Рама поворотной тележки

Рама поворотной тележки сварная. К лонжеронам рамы прикреплены кронштейны подвески. К передней поперечине рамы крепятся кронштейны дышла.

Подвеска

Подвеска рессорная «МАЗ»

Пневмотормоза

Рабочая тормозная система пневматическая, двухпроводная оборудована АБС, состоит из головок соединительных, фильтров магистральных, воздухораспределителя, ресиверов с кранами слива конденсата, клапанов контрольного вывода, регулятора тормозных сил, тормозных камер и модуляторов. Стояночная тормозная система пневматическая действует через пружинные энергоаккумуляторы на колодки рабочего тормоза второй и третьей оси.

Электрооборудование АБС

АБС (4S/3M). Пневматическое соединительное устройство расположены впереди рамы на кронштейне и подключается к системе электропитания тягача через кабель с разъемом по ISO 7638. Датчики АБС установлены на первой и третьей оси. АБС фирмы БПО «Экран», допустимая установка «Wabco».

Шины

Шины 12.00R20 тип протектора универсальный. Колеса дисковые,  крепление стандартными болтами и гайками, диаметр отверстия26 мм, покрышка колеса широкопрофильная, бескамерная. Двускатная ошиновка.

Шасси

Установка стопора. Стопорное устройство поворотной тележки полуавтоматического действия, предназначено для стопорения тележки при прямолинейном движении прицепа задним ходом.

Установка поворотного круга.

Установка дышла. Дышло представляет собой жесткую, сварную конструкцию треугольной формы, состоящую из труб, соединенных между собой поперечинами. Дышло шарнирно соединено с рамой поворотной тележки посредством осей. Беззазорная сцепка Ø50.

Боковая защита согласно Правилам ЕЭК ООН №73.

Стальная защита от въезда сзади (бампер) согласно  Правилам ЕЭК ООН №58

Монтаж противооткатных упоров.

Установка брызговиков задних.

Установка брызговиков передних.

Установка гидрооборудования.

Установка платформы

Платформа прицепа металлическая сварной конструкции, обеспечивающая возможность разгрузки прицепа на обе стороны. На прицеп устанавливается платформа с верхней навеской боковых бортов с ручным управлением запорами. Задний борт оснащен специализированной лестницей для подъема на платформу.

Установка тента

Ткань тентовая импортная. Установка тента по требованию потребителя.



Электрооборудование

Электрооборудование с номинальным напряжением 24В выполнено по двухпроводной схеме. Электрооборудование включает в себя:

- задние фонари, выполняющие функции габаритных огней, указателей поворотов, стоп-сигналов, контурного огня, задних противотуманных огней, задних фар;

- подфарники со светоотражающими устройствами;

 - фонари боковые габаритные со светоотражающими устройствами;

- фонари полного габарита;

 - фонари освещения номерного знака;

- две семиклеммовые вилки;

- задние световозвращатели красного цвета треугольной формы;

- жгуты проводов для подключения изделий электрооборудования.

Источником света служат лампы накаливания А24-5-2, А24-3-1, А24-10, А24-21-3.



Подвеска

Рессорная

Шины 12.00 R20

Характеристики шин 12.00 R20
