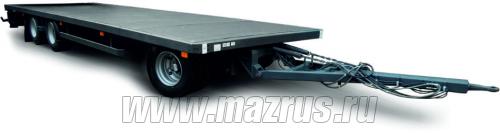

Технические характеристики прицепа МАЗ-870102-1012

Прицеп шасси с настилом МАЗ-870102-1012 : 3-х осный,двухскатный ., г/п 18 тн., длина монтажной платформы 8900мм, пневмоподвеска, АБС. Пол из ламинированной фанеры .  Соответствует требования TIR для превозки различных грузов в системе транзитных превозок МДП с автомобилем –тягачом МАЗ-5340 ; 6312.

Дополнительные характеристики полуприцепа

Полная масса прицепа в снаряженном состоянии	4500 кг
Технически допустимая грузоподъемность прицепа	19500 кг
Технически допустимая общая масса прицепа	24000 кг
Нагрузка на первую ось	8000 кг
Нагрузка на вторую ось	8000 кг
Нагрузка на третью ось	8000 кг
Межосевое расстояние 1-ая и 2-ая оси	4300 мм
Межосевое расстояние 2-ая и 3-ья оси	1320 мм
Расстояние между рессорами	980 мм
Колея колес внутренних	1540 мм
Колея колес наружных	2120 мм
Габаритная длина	max 11560 мм
Габаритная ширина	max 2550 мм
Габаритная высота	950 мм
Высота платформы по центру оси в ненагруженном состоянии	950 мм
Высота платформы по центру оси в нагруженном состоянии	920 мм
Высота дышла горизонтально стоящего ненагруженного прицепа	400 мм

Рама

Рама прицепа служит основанием платформы и представляет собой сварную конструкцию из ложементов двутаврового сечения, соединенных между собой поперечинами.

Рама поворотной тележки

Рама поворотной тележки сварная. К лонжеронам рамы прикреплены кронштейны подвески. К передней поперечине рамы крепятся кронштейны дышла.

Подвеска

Оси трубчатого сечения с барабанным тормозным механизмом. Подвеска пневматическая «BPW» c высотой езды FH=230. Оси колес прицепа предусматривают установку двускатных дисковых колес.

Пневмооборудования

Пневматическая подвеска состоит из листовых опор, пневмобаллонов, амортизаторов. Пневмосхема пневмоподвески включает в себя один регулятор, кран управления пневмоподвеской  и соединительные трубопроводы. Кран управления пневмоподвеской расположен с левой стороны по ходу движения

Пневмотормоза

Рабочая тормозная система пневматическая, двухпроводная оборудована АБС, состоит из головок соединительных, фильтров магистральных, воздухораспределителя, ресиверов с кранами слива конденсата, клапанов контрольного вывода, регулятора тормозных сил, тормозных камер и модуляторов. Стояночная тормозная система действует через пружинные энергоаккумуляторы на колодки рабочего тормоза второй и третьей оси.

Электрооборудование АБС

АБС (4S/3M). Пневматическое соединительное устройство расположены впереди рамы на кронштейне и подключается к системе электропитания тягача через кабель с разъемом по ISO 7638. Датчики АБС установлены на первой и третьей оси. АБС фирмы БПО «Экран», допустимая установка «Wabco».

Шины

Шины 235/75R17,5/143/141J тип протектора универсальный. Колеса дисковые,  крепление стандартными болтами и гайками, диаметр отверстия 26 мм, покрышка колеса широкопрофильная, бескамерная. Шины ф. «Continental».

Шасси

Установка стопора. Стопорное устройство поворотной тележки полуавтоматического действия, предназначено для стопорения тележки при прямолинейном движении прицепа задним ходом.

Установка поворотного круга.

Установка дышла. Дышло представляет собой жесткую, сварную конструкцию треугольной формы, состоящую из труб, соединенных между собой поперечинами. Дышло шарнирно соединено с рамой поворотной тележки посредством осей. Беззазорная сцепка Ø50 мм.

Боковая защита согласно Правилам ЕЭК ООН №73.

Стальная защита от въезда сзади (бампер) согласно  Правилам ЕЭК ООН №58.

Установка брызговиков задних.

Установка брызговиков передних.

Монтаж противооткатных упоров.

Боковая защита согласно Правилам ЕЭК ООН №73.

Держатель в виде корзины для одного запасного колеса.

Стальная защита от въезда сзади (бампер) согласно  Правилам ЕЭК ООН №58.

Установка настила

Настил состоит из ламинированной водостойкой фанеры (панелей) толщиной 27 мм. Листы расположены между продольными балками и наружной рамой. Поверхность панелей с сеточным покрытием. Цвет – черный, коричневый.

Электрооборудование

Электрооборудование с номинальным напряжением 24В выполнено по двухпроводной схеме. Электрооборудование включает в себя:

- задние фонари, выполняющие функции габаритных огней, указателей поворотов, стоп-сигналов, контурного огня, задних противотуманных огней, задних фар;

- подфарники со светоотражающими устройствами;

 - фонари боковые габаритные со светоотражающими устройствами;

- фонари полного габарита;

 - фонари освещения номерного знака;

- две семиклеммовые вилки;

- задние световозвращатели красного цвета треугольной формы;

- жгуты проводов для подключения изделий электрооборудования.

Источником света служат лампы накаливания А24-5-2, А24-3-1, А24-10, А24-21-3.



Подвеска

Пневматическая

Шины 235/75 R17,5

Характеристики шин 235/75 R17,5
