Технические характеристики полуприцепа МАЗ-938660-044Р3

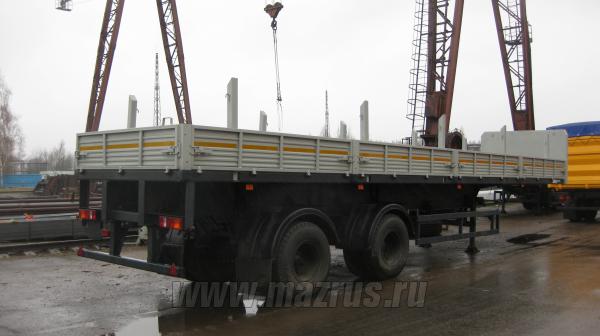

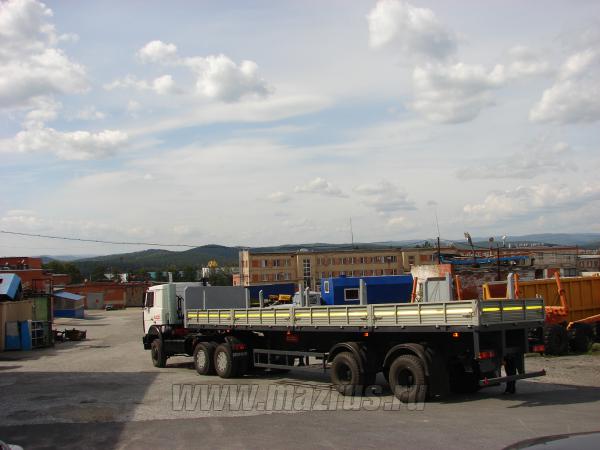

Полуприцеп бортовой МАЗ-938660-044Р3 : 2-х осный., двухскатный., Г/п-27,5 тн., АБС., подвеска рессорно-балансирная., ССУ-1550мм., шины 12,00R20., внутренние размеры платформы 12190х2420х500мм. Бортовой с дополнительными (5 пар)раздвижными стойками (ложементами, L=1300мм), металлический настил, высокий усиленный передний борт L =1300мм. Полуприцеп предназначен для перевозки труб различного диаметра в составе автопоезда.Соответствует требования TIR для перевозки различных грузов в системе транзитных перевозок МДП.

Дополнительные характеристики

Нагрузка на седельно-сцепное устройство	15000 кг
Нагрузка на осевой агрегат	20000 кг
Разрешенная полная масса	35000 кг
Собственная масса полуприцепа	7500 кг
Полезная нагрузка	27500 кг
Колесная база	6575 мм
Межосевое расстояние	2050 мм
Расстояние между рессорами	900 мм
Колея колес внутренних	1440 мм
Колея колес наружных	2160 мм
Габаритная длина	max 12500 мм
Габаритная ширина	max 2550 мм
Габаритная высота	max 3040 мм
Внутренняя длина в свету	12190 мм
Внутренняя ширина в свету	2420 мм
Внутренняя высота бортов	500 мм
Высота платформы по центру оси в ненагруженном состоянии	1750 мм
Высота платформы по центру оси в нагруженном состоянии	1705 мм
Передний свес	max 1670 мм
Радиус переднего свеса	2040 мм
Задний радиус поворота	2300 мм
Высота рамы над седельно-сцепным устройством	190 мм
Высота седельно-сцепного устройства горизонтально стоящего ненагруженного полуприцепа	max 1550 мм



Рама

Рама полуприцепа сварная, лонжероны двутаврового сечения, переменные по высоте и соединены между собой поперечинами. К раме крепится задняя защита и боковая защита. Сцепной шкворень класса Н50 в соответствии с требованиями Правил ЕЭК ООН №55 предназначен для эксплуатации с седельным тягачом, имеющим опорно-сцепное устройство (ОСУ) класса G50 согласно требованиям Правил ЕЭК ООН №55. (Рама универсальная с бортами и с фитингами, при необходимости возможно крепление контейнеров).

Подвеска

Оси трубчатого сечения с барабанным тормозным механизмом. Подвеска «МАЗ» с высотой езды FH=360 мм. Двухосный осевой агрегат с двускатной ошиновкой.



Пневмотормоза

Рабочая тормозная система пневматическая, двухпроводная без АБС. Стояночная тормозная система механическая, действует через трос на тормозные камеры первой и второй осей.

Шины

Импортные «СНГ» 11,00R20 НС16 110(К). Крепление стандартными болтами и гайками, диаметр отверстия 26 мм.

Шасси

Выдвижное опорное устройство фирмы «ОЗАА» с механическим приводом, допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения.

Установка брызговиков, 2 пары пластмассовых крыльев на первой и второй оси.

Монтаж противооткатных упоров, перед осевым агрегатом (2 шт.).

Боковая защита согласно Правилам ЕЭК ООН №73.

Унифицированный держатель в виде корзины для двух запасных колес.

Стальная защита от въезда сзади (бампер) согласно Правилам ЕЭК ООН №58.

Настил

Настил металлический.

Установка платформы

Высота бортов 500 мм, передний борт усиленный L=1300 мм. При необходимости борта снимаются.

Установка раздвижных стоек

Стоики раздвижные (5 пар). Регулировка в трех положениях по ширине.

Электрооборудование

Электрооборудование с номинальным напряжением 24В выполнено по двухпроводной схеме. Электрооборудование включает устройства освещения, световой сигнализации и средства коммутации, обеспечивающие функционирование полуприцепа и его составных частей. 2 блока передних габаритных фонари, 2 блока задних габаритных огней, фонари освещения номерного знака, розетки семиконтактные, жгуты проводов для подключения изделий электрооборудования. «СНГ»
