Технические характеристики полуприцепа МАЗ-938660-1011

Полуприцеп шасси  МАЗ-938660-1011 : 2-х осный., двухскатный., подвеска рессорная., Г/п-27,5 тн.,   АБС., габаритный размер платформы 12500х2500мм., шины 11,00R20. Предназначен для монтажа различного навесного оборудования. Соответствует требования TIR для перевозки различных грузов в системе транзитных перевозок МДП в составе автопоезда.

Дополнительные характеристики

Нагрузка на седельно-сцепное устройство	15000 кг
Нагрузка на осевой агрегат	20000 кг
Разрешенная полная масса	35000 кг
Собственная масса полуприцепа	5560 кг
Технически возможная нагрузка на осевой агрегат	29440 кг
Полезная нагрузка	29440 кг

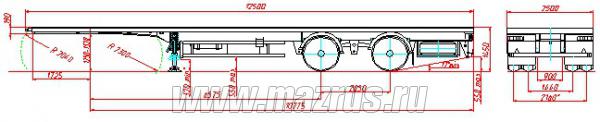

Колесная база	6575 мм
Межосевое расстояние	2050 мм
Расстояние между рессорами	900 мм
Колея колес внутренних	1440 мм
Колея колес наружных	2160 мм
Габаритная длина	max 12500 мм
Габаритная ширина	max 2500 мм
Габаритная высота	max 1450 мм
Высота платформы по центру оси в ненагруженном состоянии	1450 мм
Высота платформы по центру оси в нагруженном состоянии	1405 мм
Передний свес	max 1725 мм
Радиус переднего свеса	2040 мм
Задний радиус поворота	2300 мм
Высота рамы над седельно-сцепным устройством	190 мм
Высота седельно-сцепного устройства горизонтально стоящего ненагруженного полуприцепа	max 1250-1320 мм

Рама

Рама полуприцепа сварная, лонжероны двутаврового сечения, переменные по высоте и соединены между собой поперечинами. К раме крепится задняя защита и боковая защита. Сцепной шкворень класса Н50 в соответствии с требованиями Правил ЕЭК ООН №55 и предназначен для эксплуатации с седельным тягачом, имеющим опорно-сцепное устройство (ОСУ) класса G50 согласно требованиям Правил ЕЭК ООН №55.

Подвеска

Оси трубчатого сечения с барабанным тормозным механизмом. Подвеска «МАЗ» с высотой езды FH=360 мм. Двухосный осевой агрегат с двускатной ошиновкой.

Пневмотормоза

Рабочая тормозная система пневматическая, двухпроводная оборудована АБС. Стояночная тормозная система механическая, действует через трос на тормозные камеры первой и второй осей.

Электрооборудование АБС

АБС (4S/2M). Диагностический разъем для проверки АБС и ЕБС располагаются снаружи. Пневматическое соединительное устройство (головки) расположены впереди рамы на кронштейне. На данном кронштейне располагаются розетки для подключения электрооборудования полуприцепов согласно ИСО 1728 и розетка для подключения АБС и ЕБС согласно ИСО 7638. АБС - БПО «Экран».

Шины

Импортные «СНГ» 11,00R20 НС16 110(К). Крепление стандартными болтами и гайками, диаметр отверстия26 мм.

Шасси

Выдвижное опорное устройство фирмы «ОЗАА» с механическим приводом, допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения.

Установка брызговиков, 2 пары пластмассовых крыльев на первой и второй оси.

Монтаж противооткатных упоров, перед осевым агрегатом (2 шт.).

Боковая защита согласно Правилам ЕЭК ООН №73.

Держатель в виде корзины для одного запасного колеса, монтаж сзади осевого агрегата справа.

Стальная защита от въезда сзади (бампер) согласно Правилам ЕЭК ООН №58.

Установка дополнительного оборудования. Топливный бак объемом 200 л. или 350 л. с автономной перекачкой топлива (по требованию потребителя).

Настил

Без настила.

Электрооборудование

Электрооборудование с номинальным напряжением 24В выполнено по двухпроводной схеме. Электрооборудование включает устройства освещения, световой сигнализации и средства коммутации, обеспечивающие функционирование полуприцепа и его составных частей. 2 блока передних габаритных фонари, 2 блока задних габаритных огней, фонари освещения номерного знака, розетки семиконтактные, жгуты проводов для подключения изделий электрооборудования. «СНГ»
