Технические характеристики полуприцепа МАЗ-938660-2110-000Р1

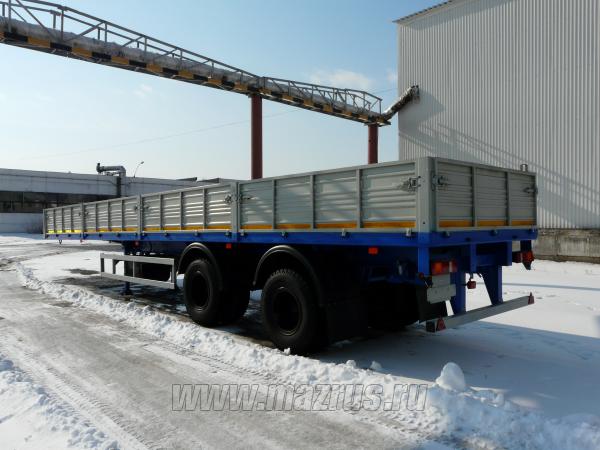

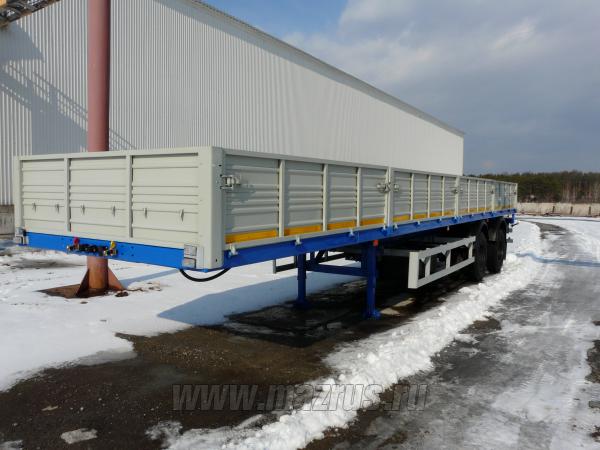

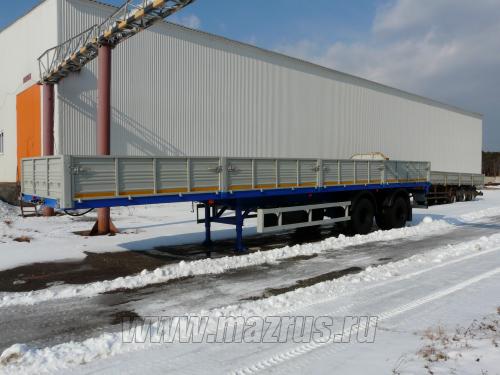

Полуприцеп бортовой МАЗ-938660-2110-000Р1 : 2-х осный., двухскатный., Г/п-28 тн., без АБС., подвеска рессорная., ССУ-1250-1320мм., шины 11R20., внутренние размеры платформы 12375х2480х660мм. Борта железные., настил дощатый толщиной 34 мм., с фитингами под установку контейнеров, без коников (ложементов). Полуприцеп предназначен для перевозки труб различного диаметра в составе автопоезда.Соответствует требования TIR для перевозки различных грузов в системе транзитных перевозок МДП.

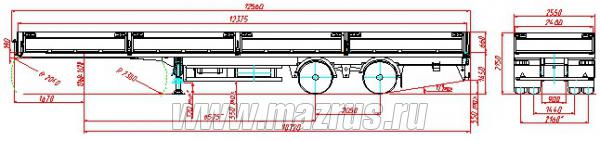

Дополнительные характеристики

Нагрузка на седельно-сцепное устройство	15000 кг
Нагрузка на осевой агрегат	20000 кг
Разрешенная полная масса	35000 кг
Собственная масса полуприцепа	7000 кг
Технически возможная нагрузка на осевой агрегат	28000 кг
Полезная нагрузка	28000 кг
Колесная база	6575 мм
Межосевое расстояние	2050 мм
Расстояние между рессорами	900 мм
Колея колес внутренних	1440 мм
Колея колес наружных	2160 мм
Габаритная длина	max 12770 мм
Габаритная ширина	max 2550 мм
Габаритная высота	max 2150 мм
Внутренняя длина в свету	12375 мм
Внутренняя ширина в свету	2480 мм
Внутренняя высота бортов	660 мм
Высота платформы по центру оси в ненагруженном состоянии	1450 мм
Высота платформы по центру оси в нагруженном состоянии	1405 мм
Передний свес	max 1670 мм
Радиус переднего свеса	2040 мм
Задний радиус поворота	2300 мм
Высота рамы над седельно-сцепным устройством	190 мм
Высота седельно-сцепного устройства горизонтально стоящего ненагруженного полуприцепа	max 1250-1320 мм

Рама

Рама полуприцепа сварная, лонжероны двутаврового сечения, переменные по высоте и соединены между собой поперечинами. К раме крепится задняя защита и боковая защита. Сцепной шкворень класса Н50 в соответствии с требованиями Правил ЕЭК ООН №55 предназначен для эксплуатации с седельным тягачом, имеющим опорно-сцепное устройство (ОСУ) класса G50 согласно требованиям Правил ЕЭК ООН №55. (Рама универсальная с бортами и с фитингами, при необходимости возможно крепление контейнеров).

Подвеска

Оси трубчатого сечения с барабанным тормозным механизмом. Подвеска «МАЗ» с высотой езды FH=360 мм. Двухосный осевой агрегат с двускатной ошиновкой.

Пневмотормоза

Рабочая тормозная система пневматическая, двухпроводная без АБС. Стояночная тормозная система механическая, действует через трос на тормозные камеры первой и второй осей.

Шины

Импортные «СНГ» 11,00R20 НС16 110(К). Крепление стандартными болтами и гайками, диаметр отверстия26 мм.

Шасси

Выдвижное опорное устройство фирмы «ОЗАА» с механическим приводом, допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения.

Установка брызговиков, 2 пары пластмассовых крыльев на первой и второй оси.

Монтаж противооткатных упоров, перед осевым агрегатом (2 шт.).

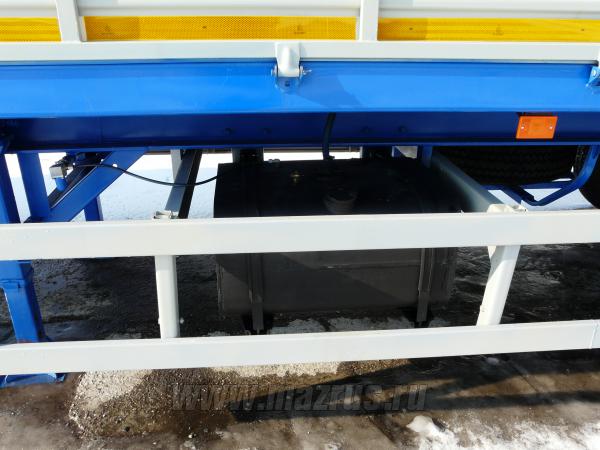

Боковая защита согласно Правилам ЕЭК ООН №73.

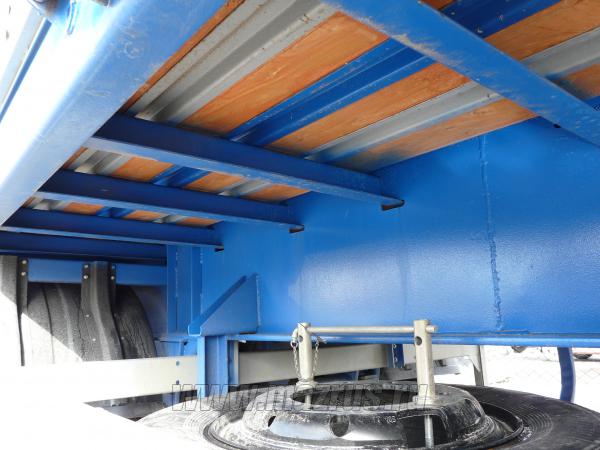

Держатель в виде корзины для одного запасного колеса, монтаж спереди осевого агрегата справа.

Стальная защита от въезда сзади (бампер) согласно Правилам ЕЭК ООН №58.

Установка поворотных замков для крепления контейнеров.

Настил

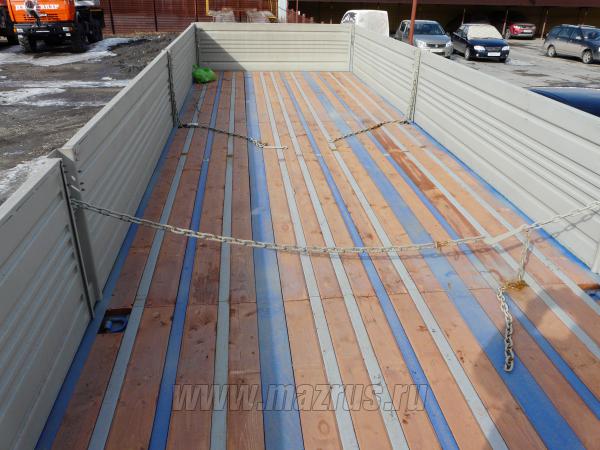

Настил дощатый толщиной 34 мм.

Передняя стенка

Борт передний стальной высотой 700 мм, с угловыми металлическими стойками, прикрепленными к раме болтами (крючки увязачного каната).

Задняя стенка

Откидной задний борт (металлический) с Т-образным задвижным запором (рукоятки бортов литые). Металлические стойки прикреплены к раме болтами.

Боковые стенки

Борта металлические откидные (3 пары) с Т-образными задвижными запорами, боковые стойки прикреплены к раме болтами. Длина передних трех бортов по 2660 мм.

Борта металлические откидные (1 пара) с Т-образными задвижными запорами. Длина задних боковых бортов 3222 мм.

Электрооборудование

Электрооборудование с номинальным напряжением 24В выполнено по двухпроводной схеме. Электрооборудование включает устройства освещения, световой сигнализации и средства коммутации, обеспечивающие функционирование полуприцепа и его составных частей. 2 блока передних габаритных фонари, 2 блока задних габаритных огней, фонари освещения номерного знака, розетки семиконтактные, жгуты проводов для подключения изделий электрооборудования. «СНГ»
