Технические характеристики полуприцепа МАЗ-950600-030

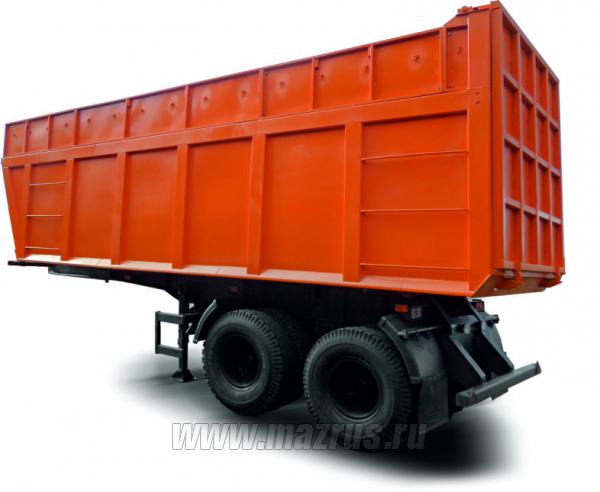

Полуприцеп самосвальный МАЗ-950600-030 : 2-х осный.,двухскатный., АБС., V-40м3., Г/п-16 тн., высота ССУ-1370мм., внутренние размеры 7060х2300х2155мм. Угол подъема платформы 50 градусов, кузов цельнометаллический, сварной с ровным полом, с разгрузкой назад через автоматически открывающийся задний борт с верхней навеской. Предназначен для перевозки щепы судельным весом 0,4 тн/м3 в составе автопоезда с автомобилем тягачем , имеющим гидрооборудование.

Дополнительные характеристики полуприцепа

Тех. допустимая общая масса на опорно-сцепное устройство	11100 кг
Тех. допустимая общая масса на осевой агрегат	13800 кг
Тех. допустимая общая масса полуприцепа	24900 кг
Собственная масса полуприцепа	8900 кг
Технически допустимая грузоподъемность полуприцепа	16000 кг
Полезная нагрузка	16000 кг

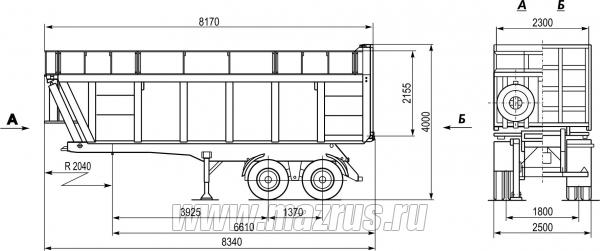

Колесная база	3925 мм
Межосевое расстояние	1370 мм
Расстояние между рессорами	900 мм
Колея колес внутренних	1440 мм
Колея колес наружных	2160 мм
Габаритная длина	max 8340 мм
Габаритная ширина	max 2500 мм
Габаритная высота	max 4000 мм
Внутренняя высота бортов	2155 мм
Внутренняя ширина кузова	2300 мм
Внутренний объем кузова полуприцепа	40 м3
Высота платформы по центру оси в ненагруженном состоянии	1960 мм
Высота платформы по центру оси в нагруженном состоянии	1915 мм
Передний свес	1718 мм
Радиус переднего свеса	2040 мм
Задний радиус поворота	2300 мм
Высота рамы над седельно-сцепным устройством	282 мм
Высота седельно-сцепного устройства горизонтально стоящего ненагруженного полуприцепа	max 1370 мм

Рама

Рама полуприцепа сварная из штампованных профилей, лонжероны двутаврового сечения, переменные по высоте и соединены между собой поперечинами. К раме крепится задняя защита и боковая защита. Сцепной шкворень класса Н50 в соответствии с требованиями Правил ЕЭК ООН №55 и предназначен для эксплуатации с седельным тягачом, имеющим опорно-сцепное устройство (ОСУ) класса G50 согласно требованиям Правил ЕЭК ООН №55

Подвеска

Оси трубчатого сечения с барабанным тормозным механизмом. Подвеска рессорно-балансирная «МАЗ».

Пневмотормоза

Рабочая тормозная система пневматическая, двухпроводная оборудована АБС. Стояночная тормозная система действует через пружинные энергоаккумуляторы первой и второй осей.

Электрооборудование АБС

АБС (2S/2M) с системой устойчивости к опрокидыванию. RSS с функцией (ABS/ALB). Диагностический разъем для проверки АБС и ЕБС располагаются снаружи. Пневматическое соединительное устройство (головки) расположены впереди рамы на кронштейне. На данном кронштейне располагаются розетки для подключения электрооборудования полуприцепов согласно ИСО 1728 и розетка для подключения АБС и ЕБС согласно ИСО 7638. БПО «Экран» возможна установка оборудования фирмы «Wabco».

Шины

Шины СНГ 12.00R20 НС 16. Крепление стандартными болтами и гайками, диаметр отверстия 26 мм. Двускатная ошиновка обеих осей.

Кузов и шасси

Выдвижное опорное устройство фирмы «ОЗАА» с механическим приводом, допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения

2 пары пластмассовых полукрыльев на первой и второй осях.

2 противооткатных упора с держателями.

Боковая защита согласно Правилам ЕЭК ООН №73

Монтаж запасного колеса на передней стенки платформы. По требованию потребителя.

Стальная защита от въезда сзади согласно Правилам ЕЭК ООН №58.

Установка платформы

Кузов цельнометаллический, сварной с ровным полом, с разгрузкой назад через автоматически открывающийся задний борт верхней навеской шарнирного типа. Запор борта механического типа автоматического действия. Объемом кузова 40 м³ для перевозки различных сыпучих грузов.

Установка рамы ограничительной. Для предотвращения опрокидывания кузова.

Установка гидроцилиндра. Опрокидывающий механизм гидравлический, включен в общую гидросистему, обеспечивает подъем кузова и ограничение угла подъема до 45º, опускание кузова и его остановку в любом промежуточном положении. Гидроцилиндр опрокидывающего механизма полуприцепа телескопический, установлен в передней части полуприцепа и управляется при разгрузке дистанционно из кабины тягача. Гидроцилиндр фирмы «МАЗ».

Установка выключателя. Автономный выключатель, предотвращающий опрокидывание кузова, реагирующий на определенные углы поднятия и опускания кузова. Угол поднятия кузова 45º.

Электрооборудование

Электрооборудование с номинальным напряжением 24В выполнено по двухпроводной схеме. Электрооборудование включает устройства освещения, световой сигнализации и средства коммутации, обеспечивающие функционирование полуприцепа и его составных частей. 2 блока задних габаритных огней, 2 блока боковых габаритных фонарей, коробка распределительная комутационная, жгуты проводов для подключения изделий электрооборудования. Комплектация и фурнитура «СНГ».
