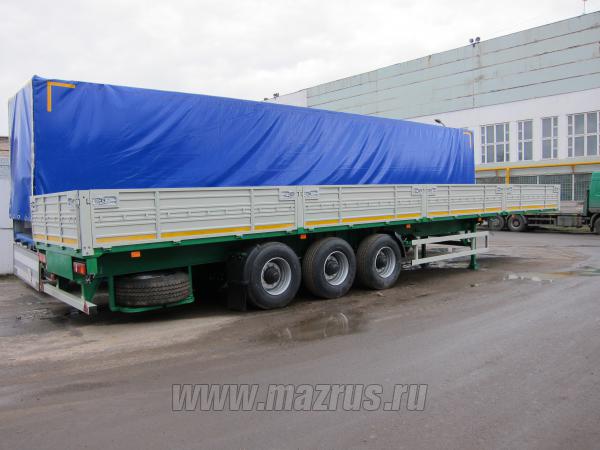

Технические характеристики полуприцепа МАЗ-975800-2012

Полуприцеп бортовой  МАЗ-975800-2012 : 3-х осный., односкатный., подвеска рессорная., оси МАЗ., Г/п-27,4 тн., высота ССУ-1250мм., нагрузка на ССУ-10,5т.,  АБС., внутренние размеры 13485х2460х700мм., шины 385/65R22.5., Пол из ламинированной фанеры 27мм., борта металлические., откидные. Соответствует требования TIR для перевозки различных грузов в системе транзитных перевозок МДП в составе автопоезда.

Дополнительные характеристики

Нагрузка на седельно-сцепное устройство	10500 кг
Нагрузка на осевой агрегат	24000 кг
Разрешенная полная масса	34500 кг
Собственная масса полуприцепа	7100 кг
Технически возможная нагрузка на осевой агрегат	27400 кг
Полезная нагрузка	27400 кг

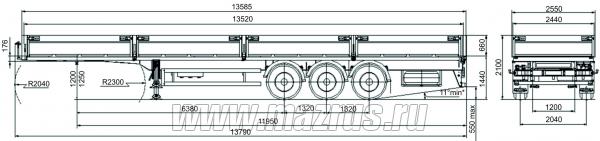

Колесная база	6380 мм
Межосевое расстояние	1320 мм
Межосевое расстояние	1320 мм
Расстояние между рессорами	1200 мм
Колея колес	2040 мм
Габаритная длина	13790 мм
Габаритная ширина	2550 мм
Внутренняя длина в свету	13520 мм
Внутренняя ширина в свету	2440 мм
Высота платформы по центру оси в ненагруженном состоянии	1380 мм
Высота платформы по центру оси в нагруженном состоянии	1350 мм
Передний свес	1840 мм
Радиус переднего свеса	2040 мм
Задний радиус поворота	2300 мм
Высота рамы над седельно-сцепным устройством	176 мм
Высота седельно-сцепного устройства горизонтально стоящего ненагруженного полуприцепа	max 1250 мм

Рама

Рама полуприцепа сварная, лонжероны двутаврового сечения, переменные по высоте и соединены между собой поперечинами. К раме крепится задняя защита и боковая защита (устанавливаются при поставке в страны, где установка защитных устройств обязательна). Сцепной шкворень класса Н50 в соответствии с требованиями Правил ЕЭК ООН №55 и предназначен для эксплуатации с седельным тягачом, имеющим опорно-сцепное устройство (ОСУ) класса G50 согласно требованиям Правил ЕЭК ООН №55.

Подвеска

Оси трубчатого сечения с барабанным тормозным механизмом. Подвеска пневматическая «МАЗ» с высотой езды FH=360 мм.

Пневмотормоза

Рабочая тормозная система пневматическая, двухпроводная оборудована АБС. Стояночная тормозная система действует через пружинные энергоаккумуляторы второй и третьей осей. По требованию потребителя возможна установка ЕБС.

Электрооборудование АБС, ЕБС.

АБС 2S/2M с системой устойчивости к опрокидыванию RSS (с функцией ABS (ALB). Диагностический разъем для проверки АБС и ЕБС располагаются снаружи. Пневматическое соединительное устройство (головки) расположены впереди рамы на кронштейне. На данном кронштейне располагаются розетки для подключения электрооборудования полуприцепов согласно ИСО 1728 и розетка для подключения АБС и ЕБС согласно ИСО 7638. «Wabco», БПО «Экран».

Шины

Импортные фирмы «Matador» или СНГ. Крепление стандартными болтами и гайками, диаметр отверстия26 мм.

Кузов и шасси

Выдвижное опорное устройство фирмы «МАЗ» с механическим приводом, допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения.

2 пары пластмассовых полукрыльев сзади.

2 противооткатных упора с держателями.

Боковая защита согласно Правил ЕЭК ООН №73

Держатель в виде корзины для одного запасного колеса, монтаж сзади осевого агрегата справа.

Пластмассовый ящик для инструментов размером 1184х320х500, монтаж по направлению движения справа перед осевым агрегатом, по требованию потребителя.

Стальная защита от въезда сзади согласно Правил ЕЭК ООН №58

Пол

Пол состоит из ламинированной водостойкой фанеры (панелей) толщиной 27 мм. Листы расположены между продольными балками и наружной рамой. Торцевые поверхности и швы между панелями герметизированы, поверхность фанеры с сеточным покрытием. На продольных балках проложены направляющие для колес вилочного погрузчика. Допустимая нагрузка на ось 5200 кг.



Передняя стенка

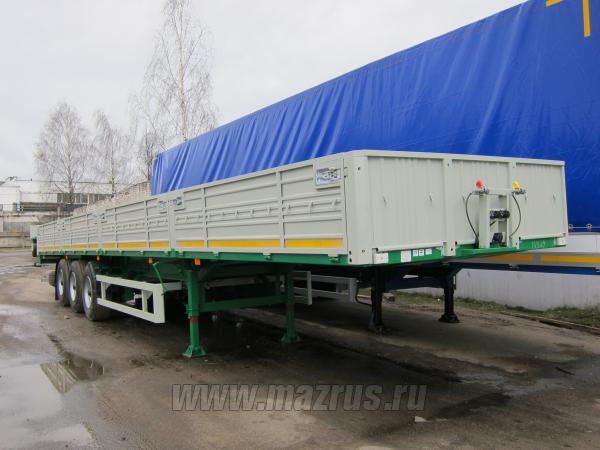

Борт передний стальной высотой 660 мм, с угловыми металлическими стойками, прикрепленными к раме болтами.

Задняя стенка

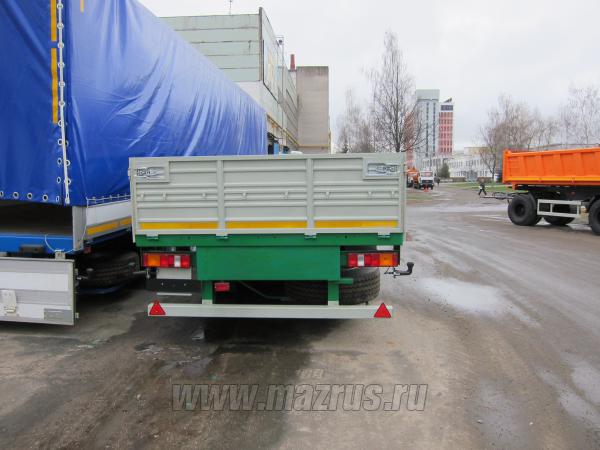

Откидной борт задний (стальной) «МАЗ» с Т-образными задвижными запорами.

Металлические стойки, прикреплены к краю рамы болтами.

Боковые стенки

4 пары откидных борта «МАЗ» с Т-образными задвижными запорами.

3 пары складных стоек «МАЗ».

Стальная внешняя рама с 12 парами колец для фиксации груза, кольца сварные, доп. нагрузка 2000 кг на кольцо, 3 пары карманов для складных стоек «МАЗ».

Электрооборудование

Электрооборудование с номинальным напряжением 24 В выполнено по двухпроводной схеме. Электрооборудование включает устройства освещения, световой сигнализации и средства коммутации, обеспечивающие функционирование полуприцепа и его составных частей. 2 блока передних габаритных фонари, 2 блока задних габаритных огней, фонари освещения номерного знака, розетки семиконтактные, жгуты проводов для подключения изделий электрооборудования. «СНГ»
