Технические характеристики самосвала МАЗ-6501С9-521-000 Евро-5

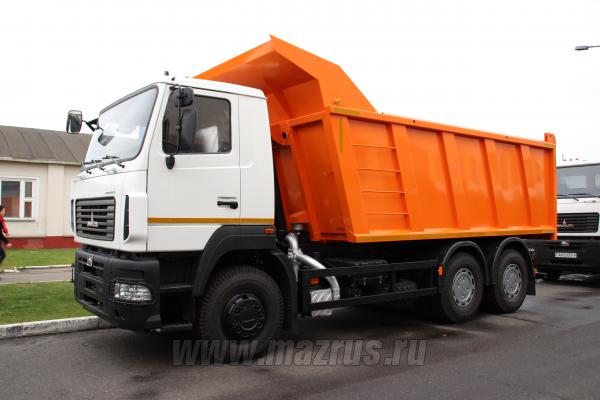

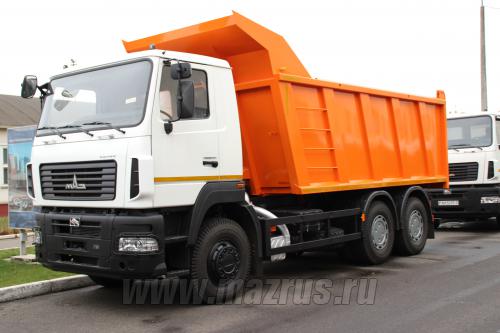

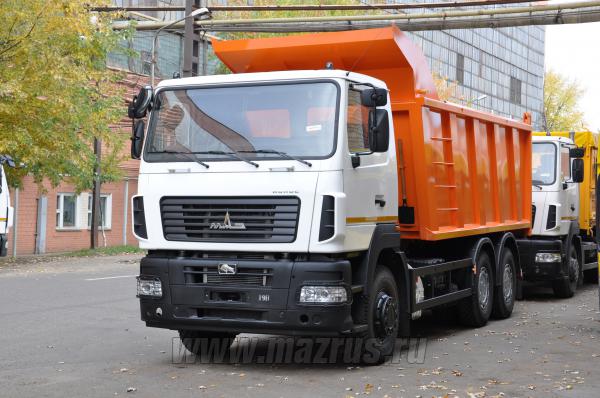

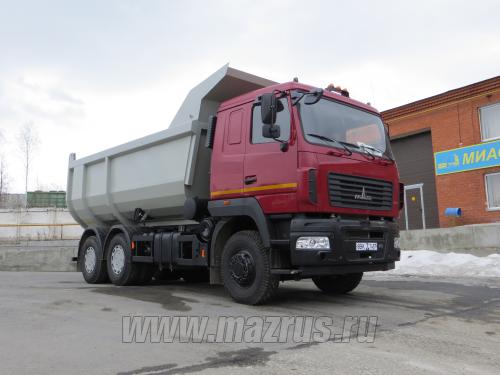

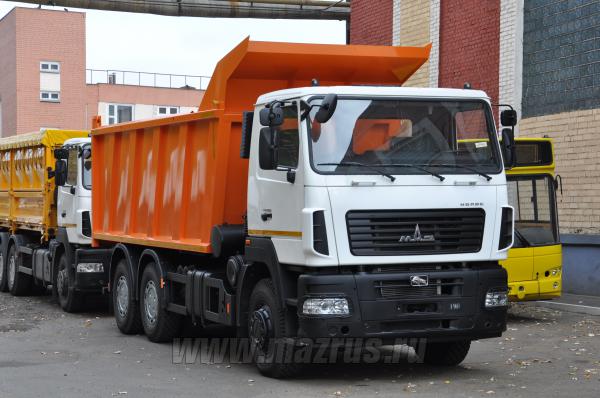

Автомобиль-самосвал МАЗ-6501С9-521-000 (Евро-5) с задней разгрузкой, U-образная платформа , с колёсной формулой 6х4,  предназначен для перевозки различных строительных  сыпучих грузов. Эта модель самосвала является  одной из самой технически  продвинутой в своем классе , как по силовой установке, так и по объему перевозимого груза (19м3). Отличительной особенностью автомобилей  МАЗ является:  надёжность, комфортабельные условия работы у водителя, низкие эксплуатационные расходы, современный дизайн, большой выбор моделей и комплектаций, применение узлов и агрегатов мировых производителей автомобильных компонентов таких, как ZF, Shaanxi Fast Gear, Cummins, Mersedes, ЯМЗ, ММЗ и т.д :

• Кабина 6501 малая 2-х местная, рестайлиговая, подрессоренная 4-х точечная на пружинных или пневматических подушках, сиденье водителя и пассажира на пневмоподушке, рулевая колонка регулируется в двух плоскастях, ( по заказу можно установить откидное спальное место );
• Объём кузова 19 м³, U- образная платформа овального типа с задним бортом, платформа с подогревом выхлопными газами ( внутренняя длина платформы составляет 5585 мм, что позволяет дополнительно перевозить со снятым задним бортом различные строительные изделия, например железобетонные плиты и т.д  );
• Технически допустимая грузоподъёмность 20000 кг;
• На автомобиле установлен рядный 6-цилиндровый дизельный двигатель  ЯМЗ-653.10, мощность 420 л.с, максимальный крутящий момент Нм (кгс)-1985 (202),  Евро-5 ( производитель Ярославский моторный завод ), рабочий объём двигателя составляет 11,12 литра, на двигателе установлена топливная система аккумуляторного типа (EGRS) фирмы R.Bosch c максимальным давлением впрыска 1800 бар. Для достижения экологического уровня Euro-5 применена система SGR, установленная на транспортном средстве, и РМ-САТ каталитический нейтрализатор. Для нормальной эксплуатации данного двигателя установлен следующий регламент периодичности замены масла и фильтров ( ТО-0 в районе 2000 км, ТО-1 в районе 40000 км, ТО-2 в районе 80000 кми последующие ТО с интервалом в 40000 км),  контрольный расход топлива на100 кмсоставляет 25,5 литра при скорсти 60 км/ч и 28,8 литра при скорсти80 км/ч, заявленный ресурс двигателя составляет 1000 000 км;

Семейство тяжелых рядных дизельных двигателей ЯМЗ-650 с рабочим объемом 11,12 ли мощностным диапазоном 286-422 л.с., выполняет текущие и перспективные требования по экологии. Мощные, надежные двигатели ЯМЗ-650 соответствуют высокому уровню и мировым направлениям в двигателестроении. Это современная конструкция на базе dCi 11, совокупность передовых технических решений, выполнения экологического законодательства, компактность, эффективность, экономичность и впечатляющий ресурс, гарантия высокого качества и безупречной работы.

Двигатели предназначены для установки  на перспективные автомобили, седельные тягачи, бортовые транспортные средства, шасси, магистральные автопоезда, самосвлы «МАЗ», «Урал», «МЗКТ», «Тонар» и др. Специальные промышленные модификации двигателя ЯМЗ-650 успешно адаптированы для работы в составе железнодорожного транспорта, стационарных дизель-генераторных установок.

• Коробка переключения передач ZF 16S2520TO ( число передач 16 вперёд / 1 назад ), производство фирмы « Zahnradfabrik » (ZF). Механические 16 – ступенчатые коробки передач ZF Friedrichshafen прошли испытания временем. И как показывают испытания, эти коробки передач превосходно работают в тяжелых условиях, при низких скоростях, когда особое значение имеет точность управления. Кроме того, европейский стандарт коробок ZF позволяет достичь идеальной синхронизации с двигателем как европейских, так и отечественных производителей.  Отличительной особенностью коробок передач ZF является высокая надёжность. Относиться к серии коробок передач с двойным промежуточным валом;

Для автомобилей МАЗ с двигателями серии ЯМЗ-653 большей размерности и мощности применяется шестнадцати ступенчатая механическая коробка ZF 16S2520TO серии ZF-Ecosplit четвертого поколения  производства фирмы ZF, которая оптимально приспособлена для эксплуатации в составе тяжелых автомобилей МАЗ. Эта механическая КПП легкой конструкции с шестнадцатью ступенями переключения скоростей, позволяет водителям поддерживать оптимальную мощность в любой ситуации – в момент, когда автомобиль трогается с места, при ускорении, во время движения по трассе. Особенно  КПП ZF 16S2520TO демонстрирует свои преимущества, в условиях бездорожья и в тяжелых условиях эксплуатации. Диапазон передаточных чисел рассчитан специально для применения на строительных объектах и для специального транспорта.

Коробка передач ZF 16S2520TO состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача – зубчатой муфтой. Высшая передача – повышающая. Демультипликатор планетарный, автоматически переключается с помощью пневматического клапана синхронизатором при перемещении рычага в нейтрале от положения 3-4 передач к 5-6 и наоборот. Делитель передач – механический, состоит из двух пар цилиндрических шестерен и синхронизатора. Управление делителем пневматическое. Масса коробки передач составляет 290 кг. Максимальный крутящий момент 1850 Нм.

Коробки передач ZF Ecomid и ZF Ecosplit имеют возможность присоединения различных коробок отбора мощности, как с непосредственной установкой гидронасоса, так и под последующее фланцевое присоединение промежуточного вала.

• Сцепление фрикционное однодисковое с ПГУ;
• Технически допустимая общая масса автомобиля33500 кг, полная масса автомобиля в снаряженном состоянии 13425 кг;
• распределение технически допустимой общей массы: на переднюю ось7500 кг, на заднюю ведущую тележку мостов 26000 кг, задняя подвеска рессорно-балансирная 26 т, со стабилизатором поперечной устойчивости;
• Шины 315/80R22,5 или 12.00R20, колеса дисковые;
• Тормоза барабанные,  АБС ( анти блокировачная система ), ПБС ( противо буксовчная система ) , привод пневматический;
• Топливный бак 300 л, топливный фильтр ф.Racor с подогревом;
• Предпусковой подогреватель двигателя ф.Элтра, инструментальный ящик в кабине,  с задним защитным устройством, с боковым ограждением, выхлоп вниз слева;
• Передняя ось и задние мосты производства ОАО «МАЗ»
• Максимальная скорость с электронным ограничителем 85 км/ч;
• Передаточное число моста U=4,59;
• Заднее буксирное устройство: вилка

Дополнительное оборудование:

• тахограф цифровой;
• магнитола;
• независимый жидкостный подогреватель кабины;
• центральный замок;
• циклон очистки воздуха
• тент

Возможны различные дополнительные доработки автомобиля.



Двигатель

ЯМЗ-653.10

Коробка передач

ZF 16S2520TO

Кабина

6501

Подвеска

Рессорно-балансирная 26т

Шины 315/80 R22,5 (12.00 R20)

Характеристики шин 315/80 R22,5

Буксирный прибор

Вилка
